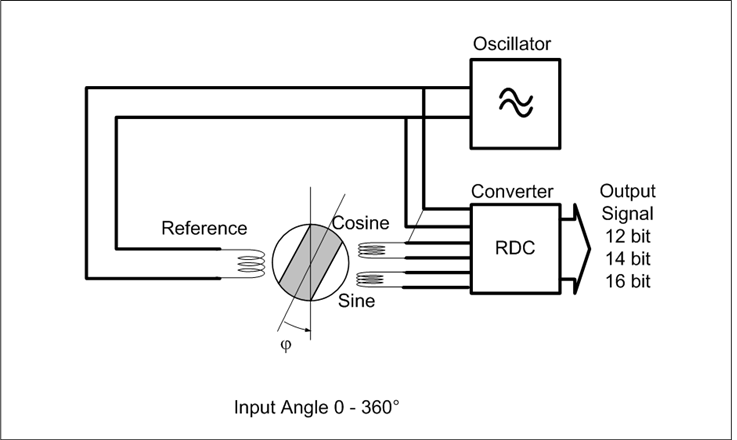

Die patentierte Resolvertechnik von Admotec erzeugt einen Resolver mit einem Vollrotor ohne Schlitze, Wicklungen oder die Notwendigkeit eines Drehtransformators. Im Gegensatz zu anderen Resolvern mit variabler Reluktanz nutzt der Rotasyn einen konstanten Luftspalt und ist daher weniger empfindlich für Exzentrizität und magnetische Streufelder. Rotasyn-Resolver können direkt mit handelsüblichen Resolver-Digital-Wandlern (RDCs) verwendet werden.
Technologie

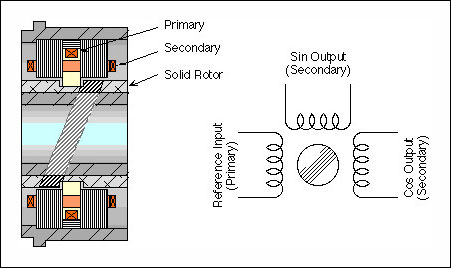

Elektrisches Schema

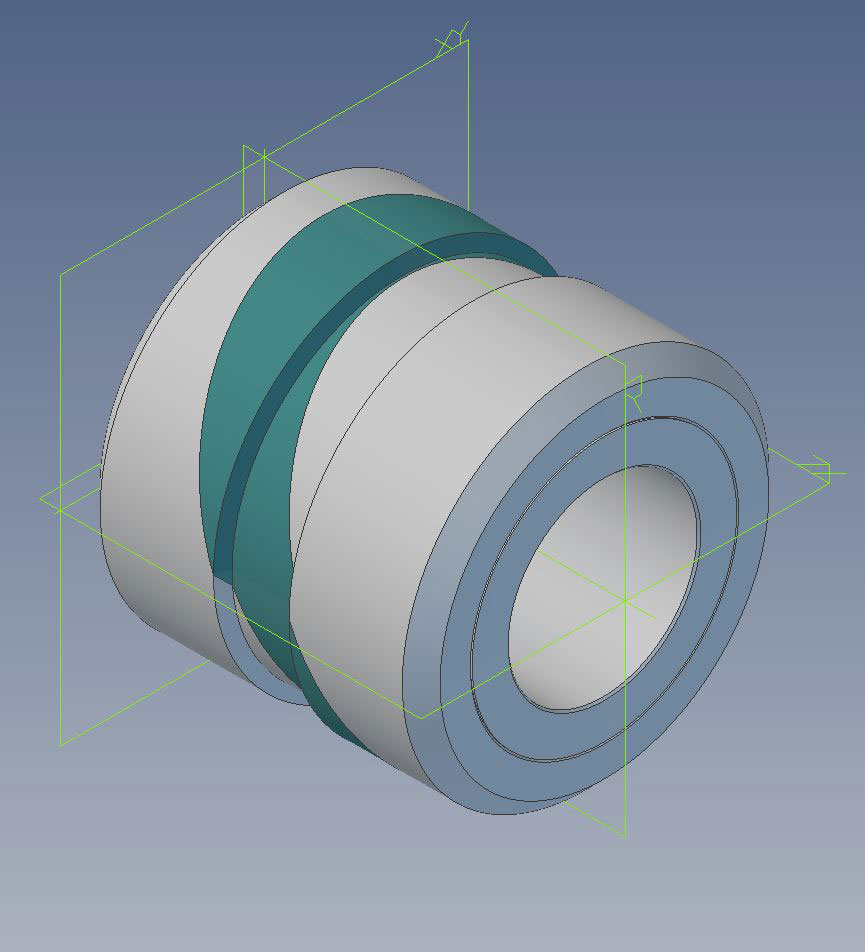

Solid Rotor
Rotasyn vs. Resolver vs. RVDT
Im Gegensatz zu einem herkömmlichen, bürstenlosen Resolver hat der Rotasyn primäre und sekundäre Wicklungen im Stator weshalb kein Transformator erforderlich ist – der Rotasyn ist intrinsisch bürstenlos! Die übertragene Energie bleibt magnetisch, von der Primärspule über den Luftspalt auf die sinusförmige Pole des Vollrotors. Der Rotasyn ist einem variablen, differentialen Drehtransformator (RVDT) ähnlich, in dem der Rotor als ein magnetisches Ventil dient, das den Flussweg vervollständigt.
Durch den Abstand bleibt der Gesamtfluss konstant – der Rotor bestimmt die Winkelposition innerhalb der Statorbohrung, wo die Kopplung entsteht und damit die relativen Amplituden der Ausgangssignale.

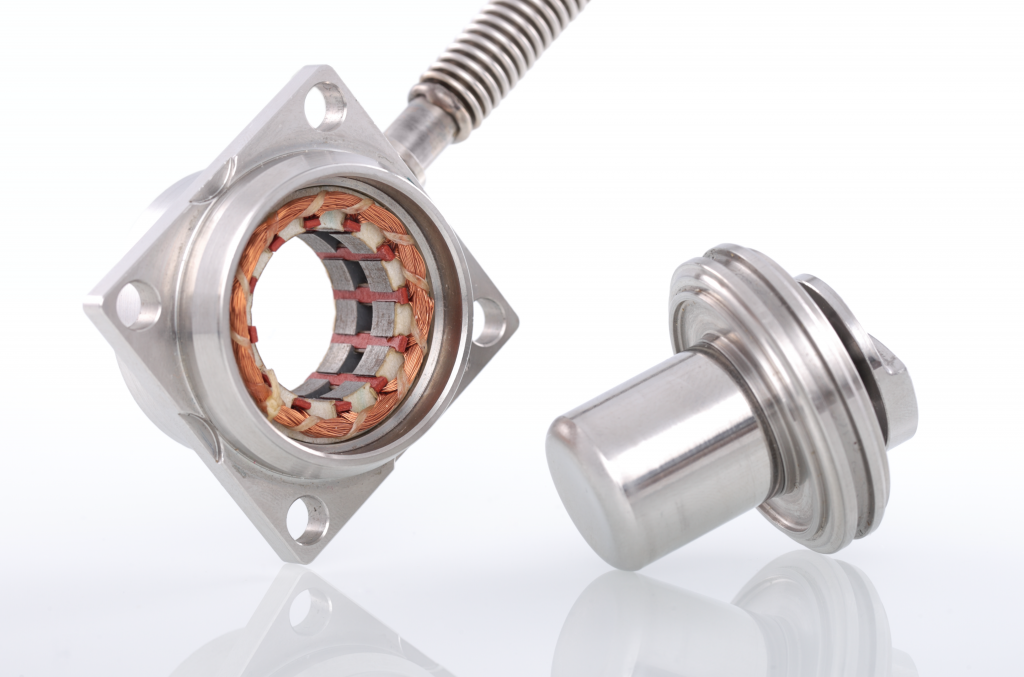

Dieses Konzept mit einem massivem Rotor öffnet neue Wege in Richtung von stopfbüchsenlosen Drehwinkelsensoren, indem eine Membrane in den Luftspalt eingebaut wird. Diese Stahlmembrane erlaubt den ganzen elektrischen Teil hermetisch abzuschliessen und so Umwelteinflüssen zu entziehen.
Basierend auf der robusten, induktiven Rotasyn Messlösung bietet Admotec ebenfalls Drehmomentsensoren.

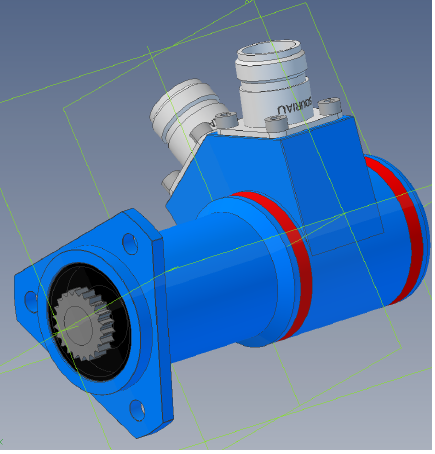

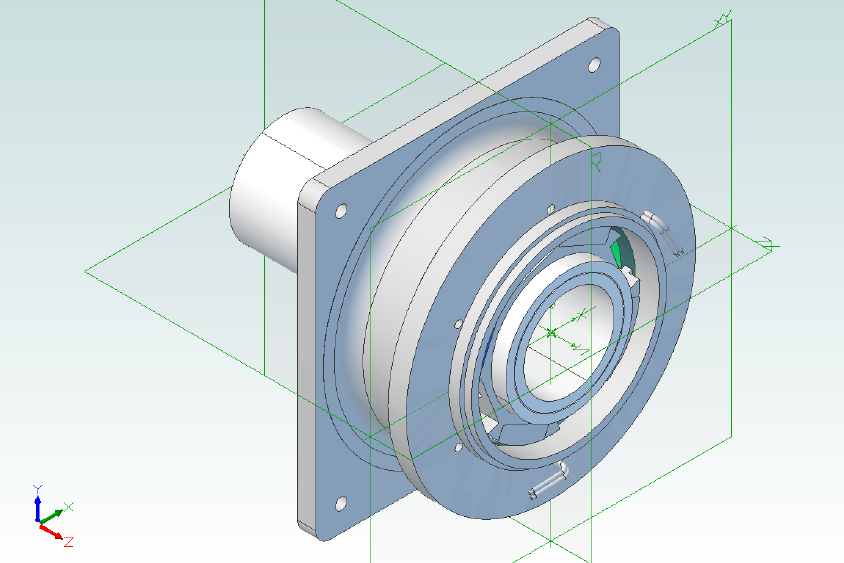

Weiterhin bietet Admotec Rotasyn Resolver mit eingebautem Reduktionsgetriebe
sowie komplette Lösungen von Drehwinkelerfassung bis zur Signalverarbeitung.
Hier finden Sie die wichtigsten Informationen als Download.
